SISTEMUL DE REGLARE U SI Q

Sistemul de reglare U si Q este un set de mijloace tehnice si de program, care permit realizarea beneficiilor solicitate in sistemul reglat. Activitate de reglare in sine poate fi asigurata de aceste echipamente (adica elemente de actiune):

  • Generatoare pentru toate tipurile de centrale
  • Mijloace de compensare – compenzatoare statice si de rotatie, bobine de putere
  • Transformatoare

In general se poate constata ca Sistemele de reglare U si Q sunt concepute, in mare, in trei nivele ierarhice. Fiecare din aceste ierarhii are, in cadrul acestei reglari a sistemului, alta functionalitate, perioada de timp de functionare, amplasarea intr-un echipament tehnic concret, administrarea si modul de intretinere, conditii de functionare, etc..

Schema principala se afla pe fig. 1.

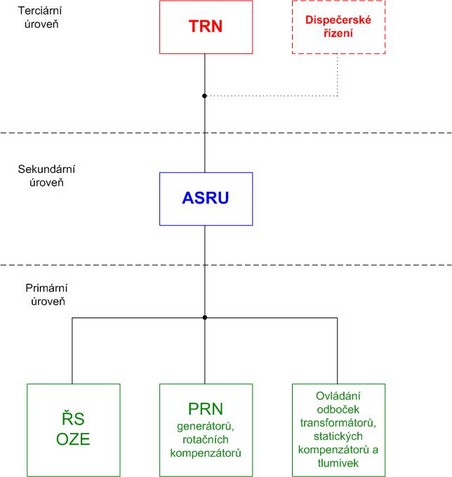

Fig. 1 - Sistemul de reglare U si Q

1. Reglare terciala a tensiunii (TRN)

Scopul: Calculul distribuirii optime a puterilor reactive in sistemul reglat si a tensiunilor consemnate in nodurile pilot ale sistemului. Prin nod pilot intelegem bara statiei de transformare sau statiei ES, unde se poate comanda livrarea de putere reactiva.

Caracteristici: Cel mai mare nivel de reglare a tensiunii si puterilor reactive. TRN este realizat de functia de calcul care apartine in categoria functiilor inalte ale conducerii prin dispecer si mai concret vorbim de sarcina de calcul a tipului Optimal Power Flow (OPF). Pentru propriul calcul utilizeaza date estimate.

Amplasare: In sistemul de comanda al dispeceratului.

Perioada de lansare/pornire: Periodin intr-un interval de cateva minute (ex.10 minute) sau la aparitia unui evenimet important in sistem (ex.modificarea de conexiune a sistemului, etc.).

Observatie: Nu trebuie realizat intotdeauan ca functie on-line in sistemul de comanda al dispeceratului, cu toate ca este cea mai buna solutie. In unele sisteme efectueaza calculul de optimizare off-line al planificarii sau calculul este inlocuit temporar de instructiunea de dispecerat ori de decizia operationala a dispecerului care poate avea la dispozitie programul de consultanta.


2. Reglarea automata secundara a tensiuni (ASRU)

Scopul: Mentinerea in nodul pilor tensiune aconsemnata in banda de tensiune (ex. 0,5 ÷ 1 kV).

Caracteristici: Nivelul mediu de regalre. ASRU este alcatuit dintr-un echipament independent (vezi fig.2). Lucreaza pe principiul regulatorului cu reactie de raspuns negativa. .

Amplasare: ASRU descentralizat – tot ASRU pe centrala sau statie
ASRU centralizat – partial la dispeceratul sistemului de transport ori sistemului de distributie si partial in centrala.

Perioda de lansare/pornire: Intervalul dintre doua interventii de reglare se seteaza de regula pe 18 ÷ 20 secunde. Totodata fiecare abatere de reglare aparuta trebuie eliminata pana in 120 de secunde de la aparitie iar cursul de reglare trebuie sa fie aperiodic cu maxim o depasire.

Observatie: Din punct de vedere tehnic este potrivit, daca se utilizeaza ASRU la eliminarea abaterii de tensiune, ca toate elementele de actiune semnificative sa fie conectate in nodul pilot reglat. ASRU trebuie sa respecte toate conditiile tehnice de limitare ale sistemului in sine si fiecare elemente de actiune.

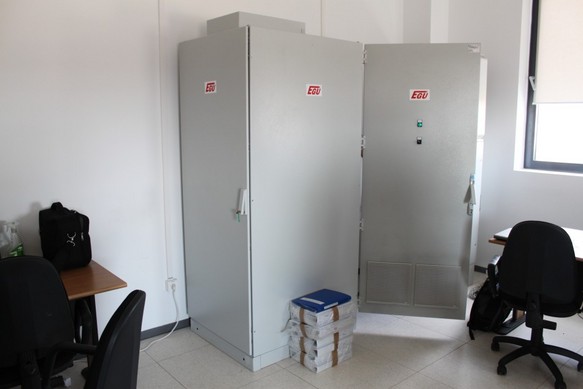

Fig. 2 – Dupalul Reglarii automate secundare a tensiunii


3. Reglarea primara a tensiunii (PRN)

Scopul: Realizarea modificarii de livrare putere reactiva in sistem potrivit solicitarii ASRU

Caracteristica: Cel mai mic nivel de reglare.

Amplasare: Pe elementul de actiune concret – pe blocul de productie a centralei, transformatorului, eventual pe mijloacele de compensare..

Perioada de lansare:

Observatie: In reglarea primara a tensiunii din cadrul ASRU este in general posibila conectarea tuturor tipurilor de productii evacuate in sistemul reglat (centrale fosile si termocenmtrale, parcuri eoliene si centrale fotovoltacie). Selectia concreta depinde de dotarea tehnica di dorinta de colaborare a proprietarilor cu sistemul.
